作業性能進一步提高的新液壓系統“SIH:S α”。發動機與液壓泵優化匹配的全電子控制液壓泵與住友建機特制的閥芯行程控制(SSC)α相融合，實現全區域的精細控制。運行自如的操作性，隨心所欲的速度和挖掘力體現了其優越的作業性能。
閥芯行程控制(SSC)α能根據使用者的作業狀況實現出色 且準確的流量調整。速度、動力、操作性等均能隨心而動，作業效率得到飛躍性的提升。采用范圍也進一步擴大，作業判別更加高精度化。同時追求進一步的節能和順暢的作業性。
負重挖掘作業時液壓泵的馬力亦有所增加。另外，在需要?jiǎng)恿r(shí)，由于能自動提升挖掘力，會讓操作者感覺到隨心所欲的動力輸出。
改進控制閥結構，泵排出的作業油合理地分配并供給至致動器，除了單獨操作之外，復合操作時的作業速度也大幅度提升。
配件規格(選配)用的液壓管路2速化，大幅度增加作業油的流量。通過飛躍性提升破碎作業時的速度，提高解體施工的效率。
先進的清潔發動機“SPACE 5α”與住友建機的特制液壓系統“SIH:S α”同時兼顧工作效率和出色的耗油性能。而且追求對現場和環境的更加友好。
裝備提高燃燒效率，追求低油耗的新型清潔發動機。除了實現出色燃料噴射的共軌式燃料噴射系統，還選用冷卻 EGR、VG渦輪。在追求更清潔的尾氣排放性能的同時，實現出色的效能和響應。
新采用ATS(排氣后處理裝置)對廢氣中的PM(顆粒物)進行收集，燃燒去除并進行后處理。PM聚集后由過濾器清潔控制自動開始燃燒等，追求出色的實用性。
配備追求降低油耗的新液壓系統。全電子控制液壓泵可實現準確的流量控制。另外，根據作業進行出色油壓控制的住友特制的閥芯行程控制也得到進一步完善，更有效的作業和合理的低油耗在高次元上并存。
搭載有作業速度優先的SP(Super Power)，適用于負重作業的H(Heavy)，對應廣泛作業的省油耗A(Auto)這3種作業模式。另外，A模式分為6個等級，實現了更適合現場的模式選擇。
節閥一體型模式切換機構只需旋轉流量即可節閥連動，
任何人都可方便選擇合適的作業性能。
顯示屏上可了解各種油耗信息，還配備有助于節能運行的油耗表。
照片為示意圖。
油耗表(上/平均油耗〈行程/累計〉、下/瞬間油耗)
自動判別挖掘和鋪平等作業，實現對各作業的出色液壓控制。通過狀況判斷的精度提高和控制區域的擴大，實現進一步低油耗和提高作業效率。
與細致的液壓傳感技術相融合，實現配合作業的精細流量控制。為提高速度、操作性、降低油耗做出貢獻。
降低非操作時的主泵流量，減少非必要油耗。
大臂收起時降低發動機轉數。
防止緊急操作以及緊急負荷時的發動機熄火。
可檢知駕駛停止?fàn)顟B(tài)，自動停止低速空轉。另外，亦裝備有在操作桿掛至空擋時，自動轉化成低速空轉時的自動怠速裝置。
住友建筑機械的挖掘機利用多年的建筑機械開發經驗，優化機械設計。
堅固的機身結構精益求精，可經受住嚴酷的現場作業，實現出色的可靠性和長久使用壽命。
支持作業的大臂和小臂，進行了在高負荷部的板厚加大等以及構造的變更，進一步追求強度與耐久性。另外也加強了大臂和小臂連接部的耐久性。
改進上部框架和室內框架結構，提高惡劣環境下的可靠性。
軌輥和前惰輪的改良提高了底盤的耐久性。另外，內部密封性的提升也提高了抗砂土性。
底盤標準裝備對防止履帶脫落和輥保護發揮作用的全軌護板。在嚴酷的作業現場實現進一步的耐久性。
為了緩和作業的緊張，增加休息時的放松，體現舒適感的駕駛艙設計。
寬敞的室內空間、新采用的高靠背型操作員座椅、出色的安靜性等對人友好的舒適操作環境，有助于提高作業安全性。
除了能看到各種機器信息及節能運行有用的油耗表之外，還顯示維護信息，各種警告等文字信息。通過簡單明了的準確信息傳遞，支持工作效率和安全性的提升。
- 模式顯示部
- 圖標顯示部
- 油耗表/警告信息顯示部
- 水溫計
- 燃料計
- 油溫計
- ATS警告顯示
- 相機顯示
- A 行走切換
- B ATS再生
- C 備用
- D 刮水器
- E 清洗裝置
- F 作業燈
- G 自動怠速/怠速停止
- H 顯示模式切換
- I 相機切換
- J 時鐘切換(行程/累計)
智能手機和便攜式音樂終端等可以無線連接，可享受使用本機揚聲器的免提通話和喜歡的音樂等。
Bluetooth?及其標志是Bluetooth SIG，Inc. 的注冊商標。
音樂播放專用外部輸入端口(AUX端子、USB端口)
與現行機型一樣，確保了出色的室內空間。為減少壓力的舒適駕駛操作做出貢獻。另外，還實現了異乎尋常出色的室內安靜性。
扶手與傾斜式控制臺的動作聯動。無論控制臺的角度如何，扶手和操作桿的距離保持不變，可以進行更舒適的操作。
駕駛座椅新采用高靠背型高功能傾斜座椅，追求更高的舒適性。座椅調整功能豐富多樣，可根據體格和作業座椅面向前傾或向后傾，方便的座面傾斜功能讓誰都能夠采取合適的駕駛姿勢。
配備自動空調，保持舒適的室內溫度。除了合理空調布局之外，高氣密性增壓駕駛室也提高空調效果。
寬闊的車門開口和大型扶手提高駕駛室的乘降性。寬敞的踏腳空間方便上下車。
大型扶手和
寬敞的踏腳空間
考慮到檢查和維修時的作業安全性和乘降性，合理配置了踏板和扶手。機身右側也新采用扶手。另外，考慮到下雨天氣還設置了防滑板。
扶手
防滑板
采用使用壽命長的LED類型的燈。高亮度且容易看清的顯色，可提高夜間作業時的安全性和可操作性。
顯示屏是住友建機特制的可選配的270°助視系統。后方視野270度。駕駛員的安全確認非常容易，現場安全可進一步用人眼進行確保。另外攝像頭可進行切換，顯示屏畫面夜間亦能清晰可見。
*270°助視系統是能給周圍的安全確認提供有力支持的系統、而并非防止與障礙物發生沖撞的系統。
請勿過度依賴于270°助視系統駕駛機器、而需將安全駕駛時刻謹記于心。
通過對駕駛室構造的優化以及各部分強度的強化、駕駛室的強度大幅提升。即使在挖掘機意外翻倒的情況下，也能通過盡量抑制駕駛室變形，
從而確保對駕駛員的保護空間。
機器標準配置后視攝像頭，再配合安裝的后視鏡，能夠更好的確認作業時的機器后方安全，實現安全的廣闊視野。
右側反射鏡
后攝像頭
除前方外，上方和下方等方向也容易看清的廣闊視野。直接視野的優點可提高作業時的安全性。
用手指水平滑動查看所有列表
| SH500LHD-7 | ||
|---|---|---|
| 基 本 | 鏟斗容量（ISO） | 2.9m3 |
| 整機工作量 | 51,100ｋｇ | |
| 發動機型號 | 五十鈴GQ-6UZ1X | |
| 額定輸出功率 | 270ｋW /2,000min -1 | |
| 排量 | 9.839L(9,839cc) | |

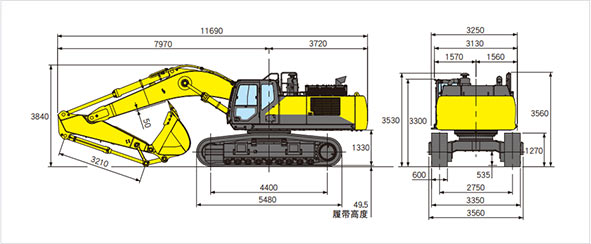

| 尺 寸 | 運輸時全長(標準) | 11,690mm |
| 運輸時全寬 | 3,560mm | |
| 運輸時全高(標準) | 3,840mm | |
| 履帶全長 | 5,490mm | |
| 履帶全寬 | 3,350mm | |
| 標準履帶寬 | 600mm | |
| 性 能 | 行走速度: 高速 / 低速 | 5.3／3.2ｋｍ/ｈ |
| 爬坡能力 | 70％(35゜) | |
| 回旋速度 | 9.1min-1 | |
| 鏟斗挖掘能力: 平時 / 升壓時 | 274ｋN ／300ｋN | |
| 小臂挖掘能力: 平時 / 升壓時 | 251ｋN ／274ｋN | |
| 液壓系統 | 液壓泵類型 | 雙聯可變?nèi)萘啃椭?齒輪泵 |
| 最大壓力: 平時 / 升壓時 | 31.4MPa／34.3MPa | |
| 行走馬達類型 | 可變?nèi)萘啃椭R達 | |
| 制動器類型 | 機械式制動 | |
| 回轉馬達類型 | 定容量型柱塞馬達 | |
| 容 量 | 油箱容量 | 650L |
| 液壓油箱 | 247L／460L(全機) | |
用手指水平滑動查看所有列表
| 小臂的種類 | 2.53m小臂 |
|---|---|
| A（最大挖掘半徑） | 10,920mm |
| B（最大挖掘深度） | 6,600mm |
| C（最大挖掘高度） | 10,560mm |
| D（最大卸料高度） | 7,080mm |
| E（最大垂直挖掘深度） | 4,030mm |
| F（最小前部旋轉半徑） | 4,800mm |
| G（后端回旋半徑） | 3,730mm |
用手指水平滑動查看所有列表
| SH500LHD-7 | ||
|---|---|---|
| 標準規格 | ||
| 底部行走部分 | 600mm雙履帶 | |
| 600mm履帶 | ||
| 750mm履帶 | ||
| 底盤底板 | ||
| 全套護板 | ||
| 大 臂 | 6.55m加強型大臂 | |
| 小 臂 | 2.53m加強型小臂 | |
| 上部回轉體 | 底蓋 | |
| 機身防撞條 | ||
| 空氣預濾器(油濾式) | ||
| 空氣預濾器(自動排出式) | ||
| 附件配管 | 破碎錘油路 | |
| 并用油路 | ||
| 并用油路+第二備用油路 | ||
| 駕駛室 / 室內裝備 | 前護板 (下側) | |
| 破碎錘用前護板 | ||
| 前護板(OPG1級) | ||
| 前護板(OPG2級) | ||
| 頭部護板(FOPS2級) | 駕駛室頂燈(LED) | 駕駛室踏板 |
| 其 他 | 270°助視系統 | |
| 后攝像頭 | ||
| 右攝像頭 | ||
| 右反射鏡(后方) | ||
| 左右反射鏡(前方) | ||
| 給油泵 | ||
| 大臂、小臂防掉落裝置(HBCV) | ||
用手指水平滑動查看所有列表
| SH500LHD-7 | ||||
|---|---|---|---|---|
| 履帶寬，品名 | 600mm雙履帶板 | 600mm履帶板 | 750mm履帶板 | |
| 接地比壓 | 88kPa | 88kPa | 71kPa | |
| 履帶全寬 | 3,350mm | 3,350mm | 3,500mm | |
用手指水平滑動查看所有列表
| SH500LHD-7 | ||||||
|---|---|---|---|---|---|---|
| 鏟斗容量(m3)新JIS | 2.9巖石斗 | 3.1巖石斗 | ||||
| 爪數 | 6 | 6 | ||||
| 寬 | 1,940〈1,940〉 | 2,020〈2,020〉 | ||||
| 指定小臂 2.53m小臂 | □（標準） | □（可選） ※1 | ||||
※1：含沙、礫石等土的挖掘或裝載作業。
< >內未包含測刃的尺寸
- [液壓系統]
- ●SIH:S α液壓系統
- ●作業模式(SP模式、H模式、A模式)
- ●行走自動2速
- ●自動挖掘力量提升機構
- ●防止小臂·大臂自然落下閥
- ●小臂·大臂·鏟斗再生電路
- ●旋轉操縱桿聯動剎車系統
- ●備用閥
- ●回油濾油器
- ●液壓驅動冷卻風扇
- ●風扇反轉系統
- [駕駛室 / 室內裝備]
- ●彈簧流體體減震墊
- ●全彩色LCD顯示器
- ●傾斜式支架機構
- ●換氣加壓全自動空調
- ●除霜器
- ●保溫箱
- ●操作席(帶座椅傾斜功能)
- ●懸浮座椅
- ●臂枕靠枕&頭部靠枕
- ●提升式雨刮器（帶間歇功能）
- ●杯架
- ●Bluetooth?支持AM/FM收音機
(帶消音功能、AUX和USB端口) - ●報刊架
- ●小儲物盒
- ●地板墊
- ●煙灰缸&點煙器
- ●室內照明燈(帶延時熄滅功能)
- ●掛衣鉤
- ●帶單按雨刮開關的操作手柄
- ●帶收音機消音開關的操作手柄
- [安全裝備]
- ●前護板 (下側)
- ●后攝像頭
- ●右反射鏡(后方)
- ●扶手(右前方·燃料箱上)
- ●逃生錘
- ●卷繞式安全帶
- ●門鎖操縱桿(發動機中立起動機構)
- ●行走警告
- ●防盜系統
- ●發動機室防火墻
- ●風扇罩
- ●發動機緊急停止按鈕
- [其他]
- ●自動/單按怠速
- ●怠速自動熄火功能
- ●EMS
- ●長使用壽命液壓油
- ●LED燈5個 (主機、大臂左右側、駕駛室)
- ●燃料過濾器
- ●燃料粗濾器(帶水分離器)
- ●雙重空氣濾清器+預濾清器(油浴式)
- ●油封墊片
- ●鏟斗調整機構
- ●大型工具箱
- ●工具一套
- ●熱地規格
-
頭部護板(FOPS2級)
-
前面護板(OPG1級)
-
駕駛室踏板
-
270°助視系統
- ●破碎錘用前護板 ●前護板(OPG2級) ●右攝像頭 ●左右反射鏡(前方)
-
大臂防掉落裝置(HBCV)
-
小臂防掉落裝置(HBCV)
