帶增壓馬達。搭載了132KW五十鈴的發動機。能有充分余地滿足各種攤鋪?zhàn)鳂I(yè)性能的需要。
在充分考慮環境保護的基礎上，取得了日本國內嚴格的基準。

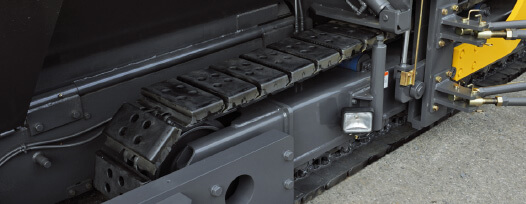

行走馬達安裝在左右鏈輪的內部，直接實施驅動。由于是不需要行走鏈輪的結構，因此也就不需要進行發所得鏈輪張力的調節。也不會再因鏈輪斷裂而停止行走，可以安心的施工。
帶橡膠的面連接履帶在行走是不會損傷原有路面。另外，采用了高耐久性的連接桿。
用新式的方向控制直進行走的誤差僅有0.2%，駕駛員從麻煩的修正方向中解脫。施工中由于經常監視左右的負荷狀態，即使一側負擔過多的成品材料，自動控制直進和維持設定的速度。

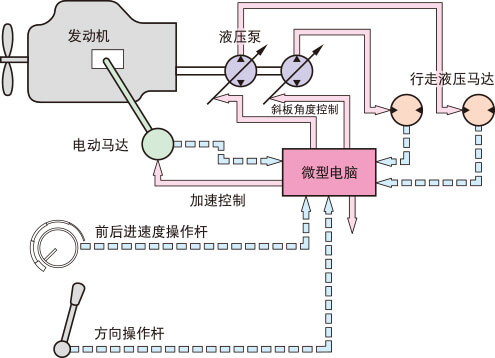

發動機、液壓泵、行走馬達由電腦集中控制。由于能夠保存已設定內容，只需操作行走按鈕的［入／切］就能施工。HA90C的控制還有以下特長。
1.負荷變動裝置使速度不發生變化，因此提高了攤鋪的平坦性。
2.負荷變動裝置減少了曲折、減少了直進的誤差，因此操作更簡單。
3.攤鋪速度可以設定至1.5m／min。能夠?qū)?yīng)各種施工。
4.施工再開時能夠控制機械柔和的起動。
5.在停止?fàn)顟B(tài)下也能設定／更改攤鋪速度。
“在極高的水平上滿足一切工程機械追求的5個要素”。這是SPACE5對下個時代需求的回答。
吸入的空氣在渦輪加載器的壓縮下形成高溫，經中間冷卻器冷卻后可提高吸入效率。在大幅度減少NOx和PM的同時，提高了輸出功率，減少了油耗。

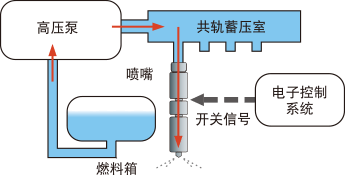

共軌式超高壓燃料噴射系統實現了超高壓和高精度的噴射。通過控制燃料噴射的時機和噴射量提高燃燒效率，大幅度減少PM（顆粒狀物質）。

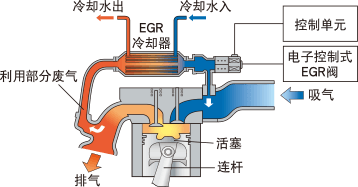

采用冷卻式EGR系統，獲得進一步減少NOx(氮氧化合物)的效果。其做法是在對排放的氣體再循環以降低燃燒溫度的EGR(Exhaust Gas Recircu-lation)上設置水冷式冷卻器。
配備13t的大容量料斗、左右可獨立開閉，所以即使料斗的材料減少時也能靈活對應。另外，由于開閉角度確保在45度以上、關閉料斗時料斗內的材料基本上不會殘留。
確保每小時700噸的成品供應量。即使是在要求快速施工的工地，使用HA90C則可以放心。另外，因?yàn)橹鳈C(jī)的傳送帶開口部分較寬，可以順暢地共給成品材。
標準配置了與后部熨平板連動的伸縮式流量調節板。防止后部熨平板前的成品材多余擁有量。另外，對熨平板末端的成品材輸送也能流暢地進行。而且，流量調節板的升降，可以用1把棘輪扳手從側面輕易地進行。

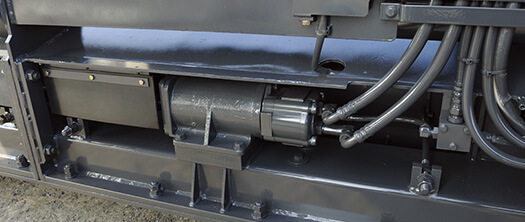

夯實可以選擇液壓馬達直結驅動式的夯錘·振動器并用規格（TV規格）、和無給脂振動器規格（V規格）兩種。可以根據成品材種類，看著回轉計（對于V規格，為選購件），進行夯實的調整。另外，振動器是不需要加注潤滑脂的油浴方式，所以維護保養非常方便。
螺旋桿支持部上下可動式。通過2根液壓油缸能夠簡單的進行調節。能對應各種各樣的攤鋪厚度。另外、也能防止入料時螺旋桿和路面的干擾。（選購件）
用電子式調整夯錘·振動器的夯搗·振動改變了以往麻煩的操作（閥門的擰緊·松弛等）方式。在施工中通過簡單的旋鈕操作，就可以一邊觀察路面、一邊調節夯搗·振動作業。TV規格的車型，標準配置了TV回轉表，所以可以一邊確認回轉數一邊進行調整。
以往的攤鋪機在與裝卸車接車時,會出現被推動而向后退的現象,造成新鋪路面損傷或路面留有熨平板痕跡。HA90C攤鋪機具有即使?fàn)恳嚭笸?熨平板也不會同時后退的結構。

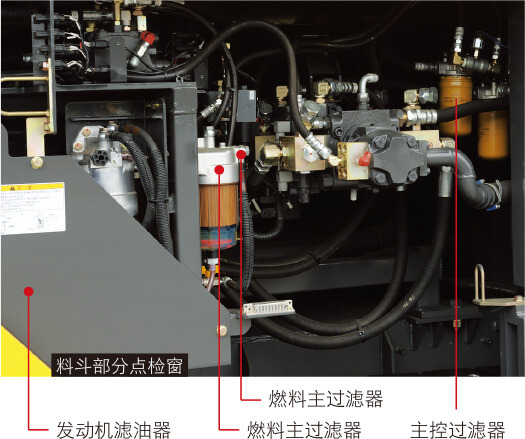

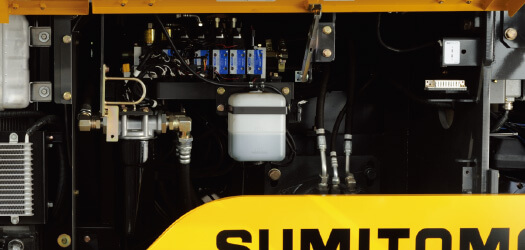

通過標準配置燃料預濾器，減少了因燃料堵塞而引起的故障。另外，將燃料過濾器和濾油器設置在方便作業的位置，所以更換方便。

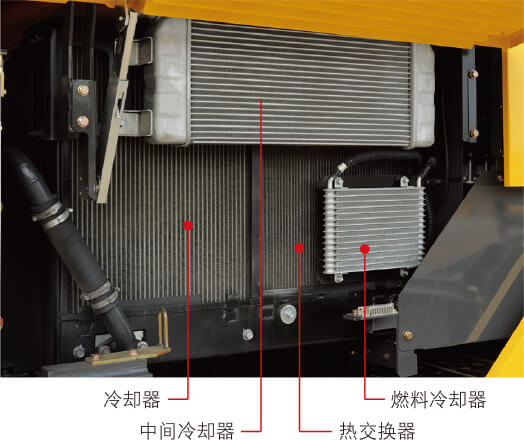

通過將熱交換器、油冷卻器，還有中間冷卻器并列排列配置，使清掃變得容易。另外，使用鋁制品，解決了生銹問題。
通常有四臺控制器工作。行走、傳送、螺旋推進、油缸的控制分別由不同的系統進行，提高了信賴性。包括緊急對應用控制器，所有的控制器通過統一程序操縱。
熨平板的給脂處歸納為一個，大幅度減少了給脂的作品時間。通過潤滑油和集中給脂裝置對傳送帶和螺旋桿驅動部以及軸承部進行集中給脂。

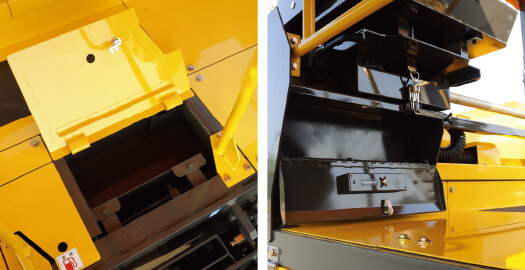

由于閥門類向上打開側板就能容易的伸入、如果施工時需要緊急操作的場合手動就能進行操作。

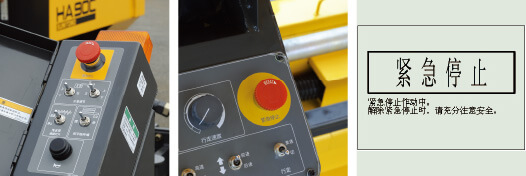

緊急情況發生緊急停止發動機時使用該按鈕。非常緊急按鈕安裝在駕駛臺的操作按鈕盤上。另外、還安裝在后部熨平板的左右的熨平板集中操作控制箱上。
熨平板加熱裝置里，時常鼓風的回轉狀態被監控，如果一旦燃燒中鼓風扇停止了，即被判斷為異常，液化氣的電磁閥自動關閉。所以，不會產生因鼓風裝置的故障而引起直接的。

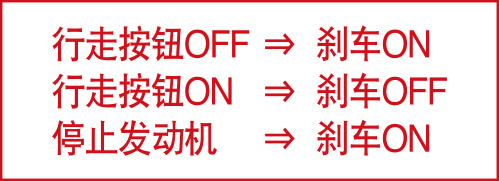

以及聯鎖工作的內容。
［發動機安全功能］
由于采用了帶安全功能的回路，所以，當發動機啟動時，只要行走、傳送帶、螺旋葉片中的任何一個按鈕放在［入］的位置，作業機就不能作動（安全設計）。解除時先［切］一次后，再摁動。
以防電腦出現故障，裝備了緊急行走控制器。
通過潤滑油和集中給脂裝置對傳送帶和螺旋桿驅動部以及軸承部進行集中給脂。熨平板的給脂處歸納為一個，大幅度減少了給脂的作業時間。
選購了成品材料位控制器時，放置在此處。

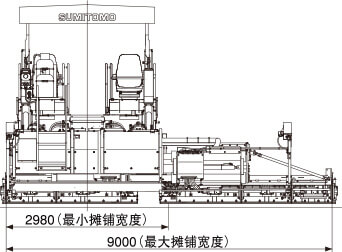

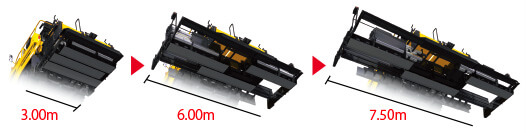

無級任意伸縮型攤鋪機的熨平板在不需要拼接的情況下，能從3.0M任意繩索到7.5M。并可以在不停攤鋪?zhàn)鳂I(yè)的情況下，隨意改變攤鋪寬度。（而且）如果安裝加長熨平板，可以達到9米的攤鋪寬度。
使用鼓風機加熱產生的熱風、可以均勻地加熱熨平板，在攤鋪?zhàn)鳂I(yè)開始時，溫度就能在攤鋪面上均一化。另外，由于鼓風機地加熱效果良好，加熱時間可以縮短，節約液化氣地使用量。裝配了溫度感應器，當達到適宜溫度時，感應器會亮燈表示。

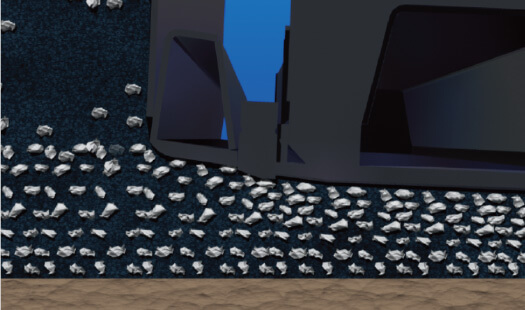

可變角度板可以順利把合材導入熨平板下，具有壓密合材的功能。對于最近經常使用的混入再利用材料的合材、SMA合材、排水性合材等流動性很差的合材，可變角度板的作用變得非常重要。

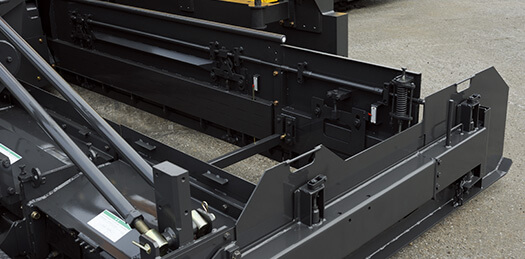

在行進方向上配置了3連熨平板，與其他常見的多段伸縮熨平板相比較，結構簡單，也沒有強度不足的擔心。落差也只需要調整兩處。
液壓式動力控制拱頂度的采用，能夠非常簡單的用按鈕操作來對拱頂度實施任意調節。據此，連續操作調節，提高了攤鋪進度。特別是在彎道和山路上施工時，效果更為顯著。

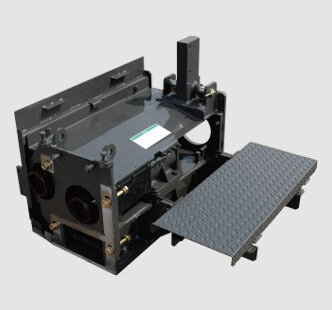

在熨平板上，安裝了能伸縮的平面踏板。作業人員能移動到攤鋪寬度末端的位置，具有良好的視線。另外上下踏板時可以不再攤鋪的路面上留下腳印。而且，踏板兩側安裝了扶手，確保作業人員的安全。

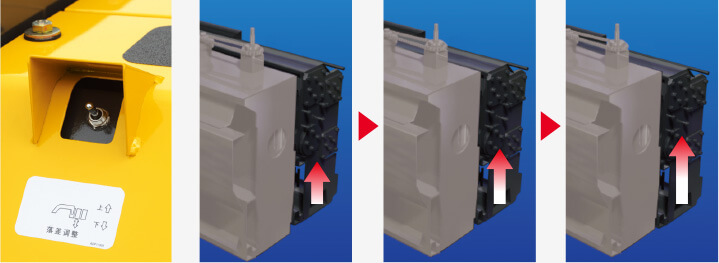

伸縮式熨平板在構造上，根據攤鋪厚度的變化，前部熨平板與后部熨平板的接合部的攤鋪面上，會發生落差（痕跡）現象。而且，為了使表面壓力盡量均等，路面攤鋪均勻平整，落差的調節也非常重要。杰平霸熨平板、標準配備了落差動力控制裝置。只要用按鈕即可簡單操作。無論是急速的厚度變化，還是與厚度變化有關的縱向平鋪調整作業等，都能迅速地進行落差調節。
攤鋪9m時需組裝0.75m加長熨平板左右一個

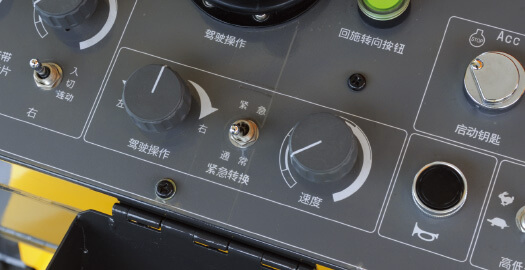

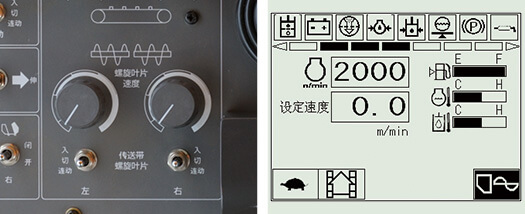

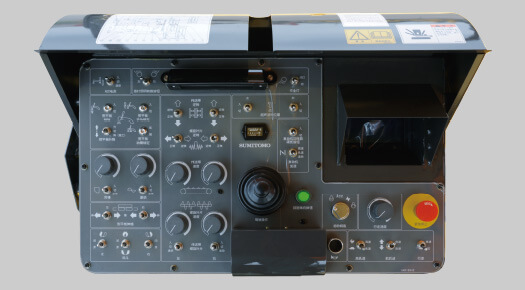

為了消除繁瑣的操作，對開關按鈕進行了整理整頓。對減少誤操作做了努力。

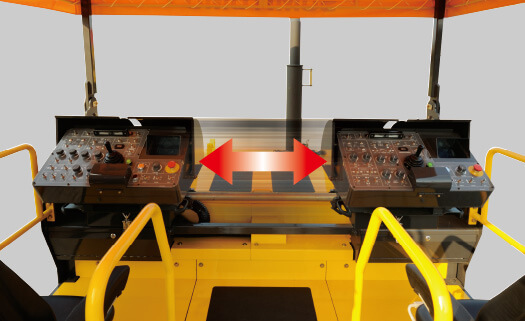

可動式控制臺支持在各種各樣條件下的駕駛。

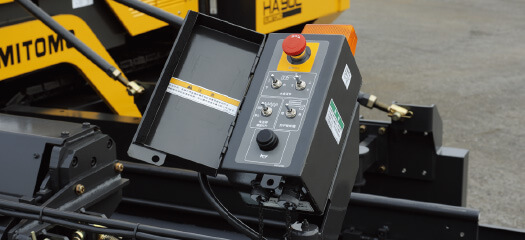

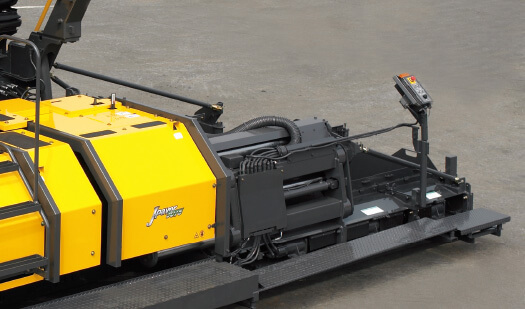

3連式伸縮熨平板的攤鋪端部（最大7.5m），配置了控制器，可集中控制熨平板的操作過程，主要有：熨平板伸縮、厚度控制、高速卷出按鈕等。

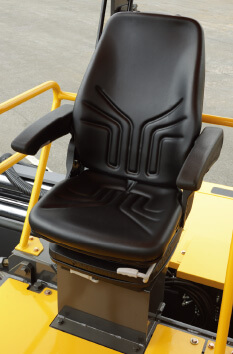

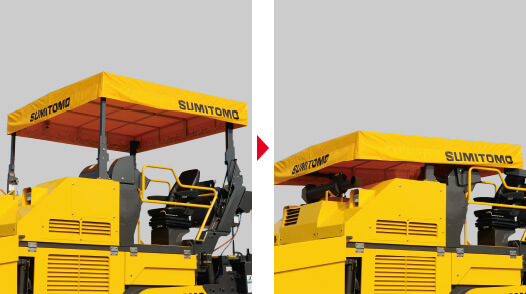

左右配置了帶有懸架裝置的駕駛席（帶有體重調節功能）。為了讓駕駛員更加簡單的確認右方和左方下方的作業狀態，因此采用了旋轉的方式。不僅減低了作業時的疲勞，更能安全的作業。另外、遮陽篷也采用了和駕駛席一樣的旋轉式、開閉非常簡單方便。

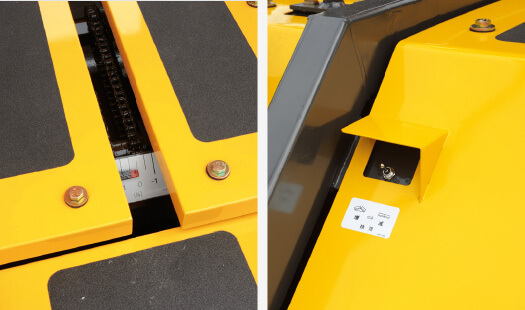

以往的厚度計安裝在樞軸油缸的正上方，將它移到后面以后，即使處在熨平板的上面也可以方便地觀察。
通過超聲波感應器感知成品材卷出量的過多或不足，自動地控制螺旋葉片回轉，所以能將熨平板前的成品材擁有量控制在一定范圍內。由于成品材的反力被控制在一定的限度內因此能提高攤鋪的平整度。另外，由于駕駛操作人員從繁瑣的送料、布料卷出的操作中解放出來，可以集中精力投入到攤鋪?zhàn)鳂I(yè)上。如果配套使用單人控制器，效果更加明顯。
聲波板感應器
聲波板感應器
有超聲波和接觸式兩種類型。超聲波式等級控制器能夠自動控制并用數字顯示攤鋪厚度。操作簡單，并且可以在確認數字顯示的同時使用遙控器設定、變更每1mm單位的攤鋪厚度。無論哪種控制方式都是確保攤鋪精度、平整度優先的方式。而且，不需要安裝和調整格框和短板，由于是用超聲波測量和控制與路緣石及水溝等的距離，不用擔心撞上石頭等而引起厚度發生大幅度的變化。另外，附帶溫度補正功能的機型，可以盡可能地排除測距地距離（空氣層）、大氣溫度、成品材溫度所帶來的影響。
用手指水平滑動查看所有列表
| 規格 | 單位 | HA90C JP3075 | ||
|---|---|---|---|---|
| 寬度 | 標準 | m | 3.0～7.5 無級伸縮/EXT9.0 | |
| 攤鋪能力 | 攤鋪厚度 | mm | 10~300 | |
| 攤鋪速度 | m/min | 1.5~12 | ||
| 料斗容量 | ton | 13 | ||
| 拱頂比例量 | % | -1~4 | ||
| 整機 | 質量（重量） | kg | 22660(9.0m) | |

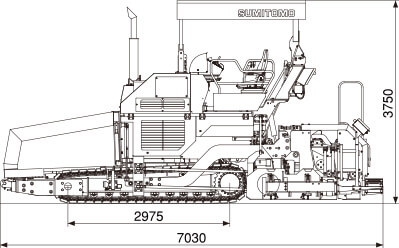

| 全長 | mm | 7030 | ||
| 全寬 | mm | 2980 | ||
| 全高 | mm | 帶遮陽篷 3750 | ||
| 履帶 | 前后輪履帶輪的中心距離 | mm | 2975 | |
| 履帶寬 | 304 | |||
| 傳送帶 | 驅動形式 | 液壓（螺旋葉片另外驅動） | ||
| 寬x列 | mm | 400X2 | ||
| 螺旋葉片 | 尺寸 | mm | 直徑400 螺距330 | |
| 回轉數 | min-1 | 0～70 | ||
| 熨平板 | 熨平板底板寬度 | mm | 300 | |
| 加熱裝置 | 自動著火式鼓風燃燒器（4個） | |||
| 攤鋪厚度調整形式 | 遙控式 手動式 | |||

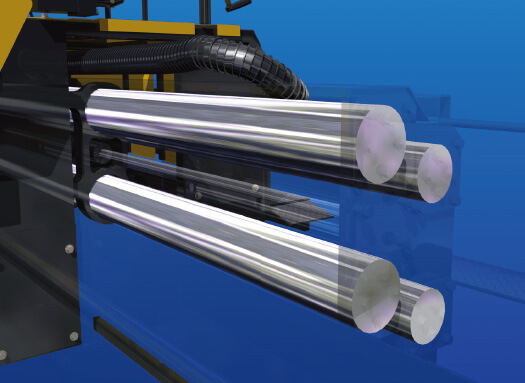

| 伸縮機構形式 | 4根導管X2 | |||
| 夯實機構 | 形式 | 液壓夯錘 振動器 | ||
| 振動器振動數 | Hz | 0～50 | ||
| 夯錘回轉數 | Hz | 0～20 | ||
| 落差調節機構 | 液壓驅動 | |||
| 行走裝置 | 形式 | 履帶式 | ||
| 行走驅動方式 | 液壓式無級變速機 | |||
| 剎車形式 | 自動剎車 | |||
| 移動速度前／后 | km/h | 0～3.0/0～3.0 | ||
| 發動機 | 生產廠家 | 五十鈴 AH-4HK1X | ||
| 總排氣量 | cc | 5193 | ||
| 額定輸出 | kW/min-1 | 132/2000 | ||
| 最大扭矩 | Nm/min-1 | 670/1500 | ||
