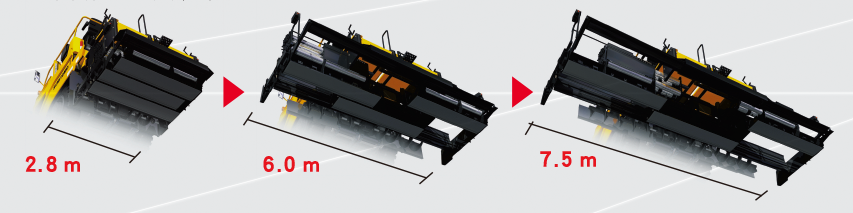

J.PAVER杰平霸 2875為采用三聯伸縮的住友技術，可以在2.8米~7.5米之間一鍵式無級伸縮。施工過程中可非常順暢地切換攤鋪寬幅。采用了大口徑伸縮導管的高剛性構造，在實現了高精度攤鋪品質的同時，可放心作業。

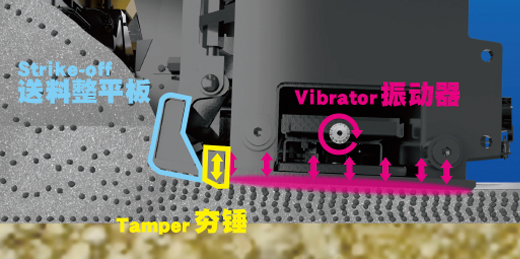

熨平板采用由送料整平板 + 夯錘 + 振動器組成的住友技術的夯實系統。位于前方的送料整平板在對材料進行排列和預壓實的同時，把排列好的材料順暢地輸送至夯錘和振動器，進而實現高壓實度和高平坦性的高質量攤鋪。

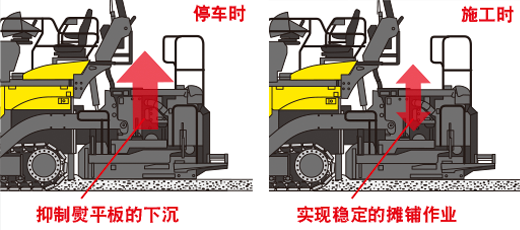

可以單獨調整停止時和施工中的熨平板輔助功能。停止時的輔助功能是通過自動鎖止功能抑制熨平板下降，防止出現熨平板壓痕，進而避免發生攤鋪面凹凸不平。施工中的輔助功能是通過壓力控制來應對從薄層到厚層攤鋪等各種施工條件或材料，進而實現穩定的攤鋪作業。
熨平板的進料高度(送料整平板角度)的調整由之前的墊片調整變更為內部調整的方式。無論是從熨平板后方還是從側面都可以很方便地對進料高度進行調整，從而可以更好地對應大顆粒或厚層攤鋪等各種施工。

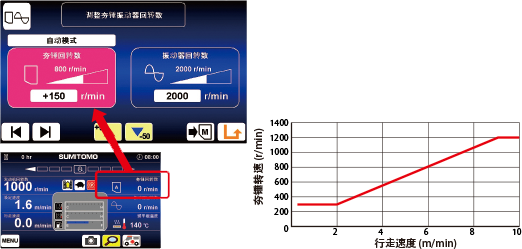

在使用自動模式時，系統會根據行走旋鈕的設定速度，按照標準條件自動設定夯錘的轉數(也可以根據材料或施工進行轉數調整)。另外，也可以通過手動模式進行手動調節夯錘轉數。熨平板邊控盒處的顯示屏也可以進行自動模式和手動模式的切換。

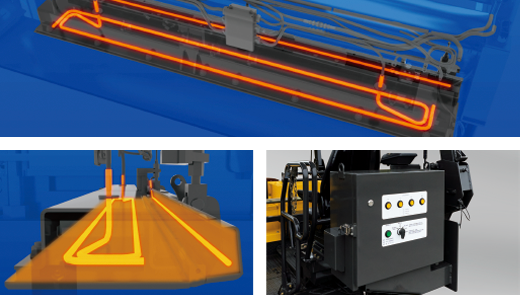

熨平板的加熱方式采用的是使用高耐久性加熱絲的電加熱方式。開關打開后，由電腦板控制加熱狀態，在穩定保持設定溫度的同時，與氣加熱相比，更有利于環境保護，保養性也更好。

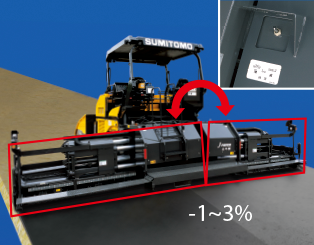

熨平板采用的是液壓式動力拱頂裝置。一鍵調節拱頂，方便快捷。施工中需要連續操作的山路等施工現場時可以發揮高效的作業效率。
與后部熨平板連動的伸縮刮料板，內外兩側都為液壓上下調節，通過熨平板邊控盒可以對伸縮刮料板進行微調，進而保持適當?shù)臑r青材料量。同時也可以順利地把材料送至端部。

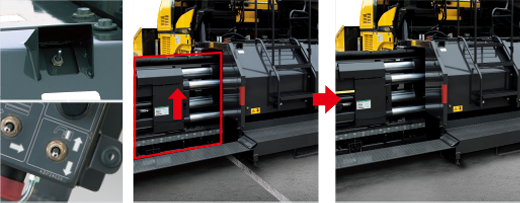

采用的是能夠方便快速調節落差的一鍵落差調節開關裝置。可以控制由于攤鋪厚度變化而導致出現的落差，從而實現均勻攤鋪。即便是攤鋪厚度急劇地發生變化，也可以通過落差開關方便快速地進行落差調節，確保攤鋪效果。
熨平板采用的是大口徑伸縮導管，提升了熨平板伸出時的剛性，確保了高水平的攤鋪平坦性，進而同時實現高精度的攤鋪和安心作業。
可以根據瀝青種類或攤鋪厚度，對熨平板的位置進行優調整。通過調整主機和熨平板之間的間隔距離，即使是大顆粒的厚層施工，也可以實現高品質的攤鋪。

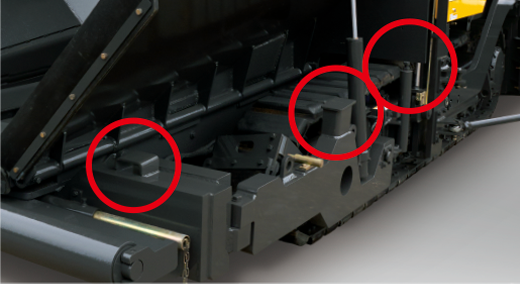

為了讓客戶在日常中方便省事地使用機器，在熨平板上使用了住友技術的EMS (Easy Maintenance System ) 易保養系統，通過使用專門的襯套，保持連結部位的潤滑狀態，減少保養的時間，延長配件的使用壽命。
可自行發揮潤滑效果的EMS襯套
為了讓客戶在日常中方便省事地使用機器，在熨平板上使用了住友技術的EMS (Easy Maintenance System ) 易保養系統，通過使用專門的襯套，保持連結部位的潤滑狀態，減少保養的時間，延長配件的使用壽命。

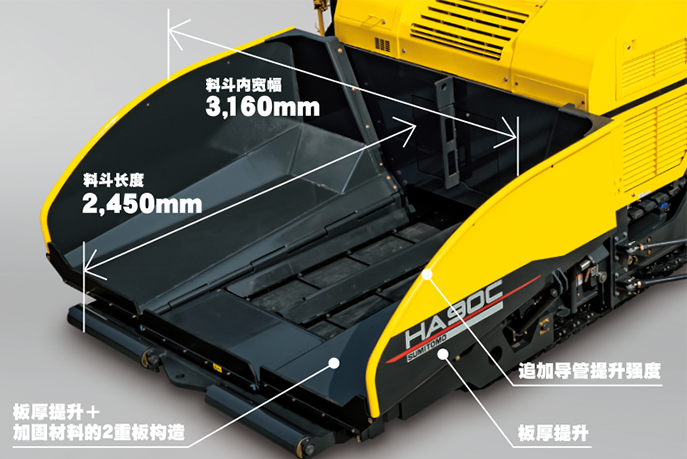

在料斗的兩側下方新采用了緩和沖擊力的托架，有效減輕大型料車接車時的沖擊力。

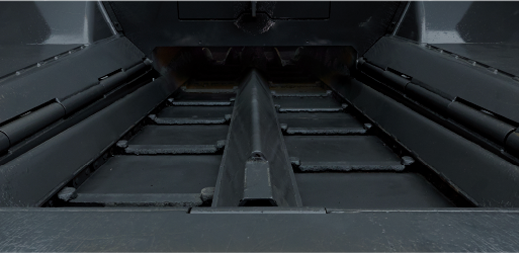

輸料帶底板采用了新材質耐磨鋼。在確保優秀的強度的同時進一步提升了可靠性。為防止因碎石卡入而導致輸料帶鏈條斷裂，標配有輸料帶逆轉開關。
變更了推銀的形狀以提升同料車的接車性能，減少了瀝青材料堆積以及瀝青材料溢出的情況發生。
可以根據施工時的攤鋪厚度， 通過攪龍高度調整開關方便快捷地調整攪龍高度。

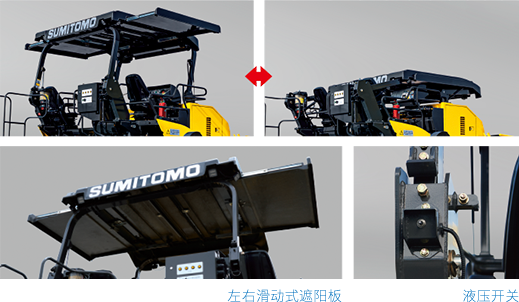

標配大型FRP頂棚(帶左右滑動式遮陽板)，提高日間施工的舒適性。頂棚升降可以通過液壓開關進行順暢操作，在運輸時或不用時可便捷收納。

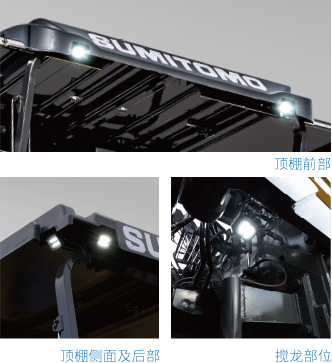

機器上各個部位的作業燈均采用了亮度高且壽命長的LED燈。進一步提升了夜間作業的安全性和舒適性。

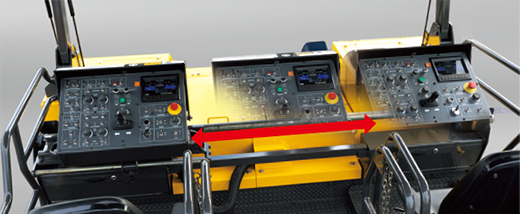

操控臺可根據現場作業需要左右移動，便于機手舒適操控機器。

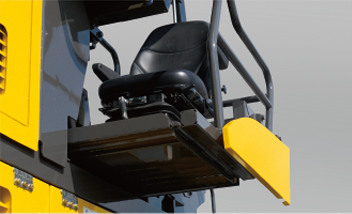

滑動式座椅可極大方便機手一邊確認連動，操控臺也可移動，更容易實現施工狀態一邊操控機器。與座椅的滑動精確操控。

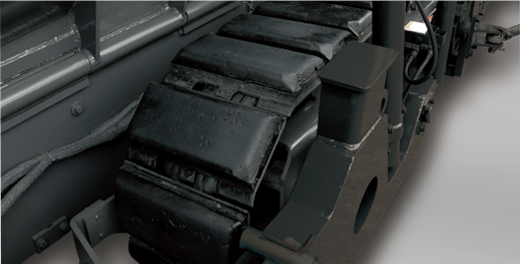

更換作業更容易，僅需更換破損的地方即可，大幅降低維修時間和維修成本。
標配有運輸時可以收回的250mm的擋板。可防止瀝青材料卷入履帶板或者行走馬達內，提高了可靠性。

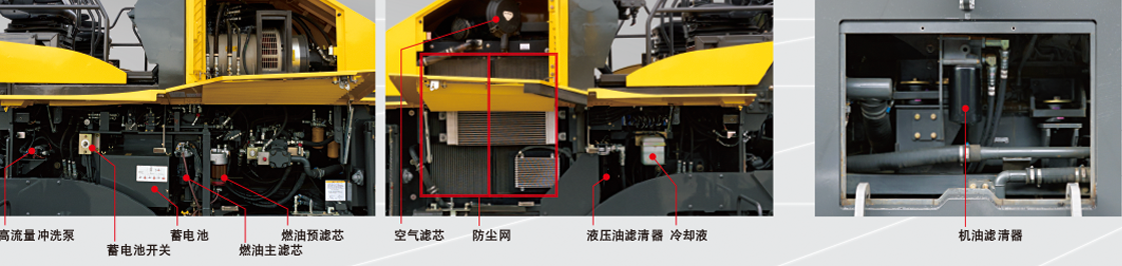

使用頻度高的需檢查類部件設置于機械兩側便于作業的位置，也有利于日常管理機械的狀態。冷卻裝置前設置有防塵網，提高了冷卻裝置的保養性能。

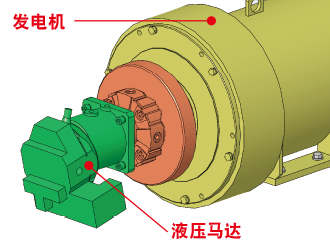

發電機由皮帶驅動式變更為馬達直接驅動式。無需擔心皮帶損壞，日常也無需調整皮帶。

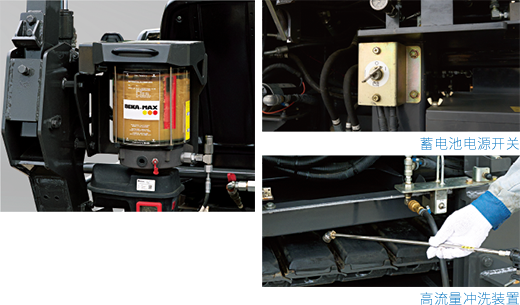

自動化的潤滑作業可以節省保養費用并節約工時。

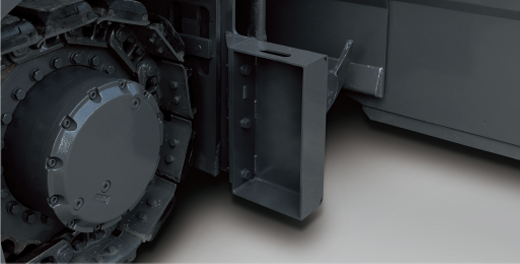

履帶擋板
清除履帶前端溢出的瀝青材料，減少對攤鋪面的不良影響。

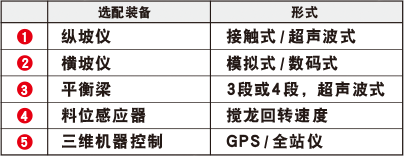

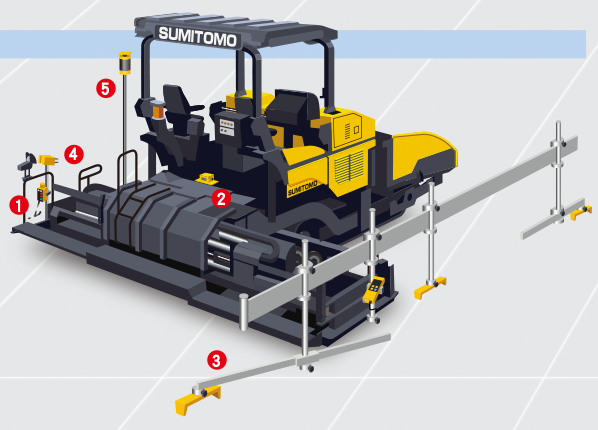

縱坡儀和橫坡儀可以減少作業強度并提高作業精度。根據事先輸入的三維設計數據可以實現鋪裝作業的自動化。本機也可以搭載三維機器控制系統。
用手指水平滑動查看所有列表
| HA90C-3B | |||||
|---|---|---|---|---|---|
| 攤鋪能力 | 攤鋪寬度 | 2.8～7.5ｍ(無級伸縮) 最大9.0ｍ(加裝熨平板) | |||
| 最大攤鋪厚度 | 300 mm | ||||
| 攤鋪速度 | 1.5～20 m/min | ||||
| 拱頂度比例 | -1～3％ | ||||

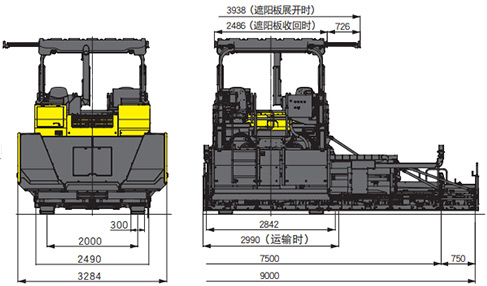

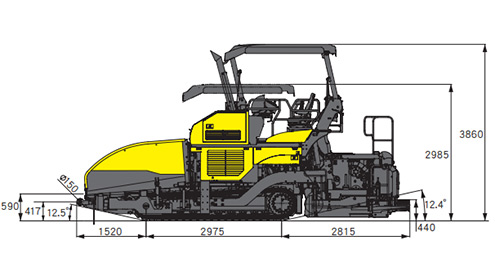

| 整機 | 全長 | 7310 mm | |||
| 全寬 （運輸時） | 2990 mm | ||||
| 全高 （帶遮陽蓬） | 3860 mm | ||||
| 運輸時質量/全裝備質量 | 22700 kg (運輸時) / 24300 kg(全裝備) | ||||
| 輸料帶系統 | 寬×列 | 400 mm × 2條 | |||
| 輸料帶速度 | 0~24.5 m/mim | ||||
| 攪龍系統 | 尺寸 | φ400 x 330 mm | |||
| 攪龍速度 | 0～83 min-1 | ||||
| 熨平板系統 | 型號 | JP2875 杰平霸 | |||
| 加熱系統 | 電加熱 | ||||
| 夯實系統 | 液壓夯錘+振動器 | ||||
| 行走系統 | 行走形式 | 履帶式 | |||
| 行走系統 | 液壓式無級變速器(HST) | ||||
| 移動速度 | 0~3 km/h | ||||
| 發動機 | 制造商&型號 | 五十鈴 4HK1X(符合中國國家第四階段) | |||
| 總排氣量 | 5193cc | ||||
| 額定輸出 | 132.1kW | ||||
| 燃料油箱容量 | 290 L | ||||
